據統計，2017年中國的傳感器市場規模為2070億元，預計到2021年將增至5937億元，未來五年中國傳感器產業年均復合增長率約30%，遠高于全球平均水平。同時，激光位移傳感器的需求總體將保持快速增長的態勢，而隨著國內各項鼓勵政策的落實，激光技術的持續創新進步和激光位移傳感器產品性能的不斷提升，我國激光位移傳感器的大規模商業化應用必將成為智能化生產的主流！
隨著工業測量領域的不斷擴展、測量精度和測量速度的不斷提高,傳統的接觸式測量已經無法滿足工業界的需求。
而非接觸測量憑借其良好的精確性和實時性,成為測量領域的熱點。同時由于電子學和光學技術的飛速發展,光電檢測成為非接觸測量的一種主要方法。
激光位移傳感器是利用激光技術進行測量的傳感器，由激光器、激光檢測器和測量電路組成。
目前，激光位移傳感器按照原理可分為激光三角測量法和激光回波分析法兩種，其中激光三角測量法適用于高精度、短距離的測量，激光回波分析法則用于遠距離測量。
在當前的工業機器人應用中，通常采用三角測量法，這種方法最高線性度可達1um，分辨率可達到0.1um的水平。該方法具有結構簡單、測試速度快、實時處理能力強、使用靈活方便等優點，在工業中的長度、距離以及三維形貌等檢測中有著廣泛的應用。
三角測量法的原理：通過鏡頭將可見紅色激光射向被測物體表面，經物體反射的激光通過接收器鏡頭，被內部的CCD線性相機接收，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物體之間的距離。

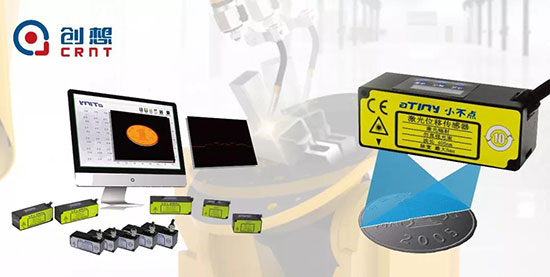

北京創想智控科技有限公司自主研發的aTiny小不點激光位移傳感器主要的測量原理是：
柱面物鏡將激光光束擴大為條狀，激光在目標物上產生漫射，發射光在CMOS上成像， 可精確非接觸測量被測物體的位置、位移等變化，廣泛應用于檢測物體的位移、厚度、振動、距離、直徑等幾何量的測量。
具有測量精度高、測量時間短等特點，特別適用于工業現場應用。
aTiny小不點激光位移傳感器 解決了傳統接觸式傳感器難以實現的檢測品質管理問題，同等測量條件下，體現出了高質量、低價位、高性價比等優勢！
aTiny小不點激光位移傳感器非接觸式測量，無需對被測物體施加外力。
作為工業制造中精準的“眼睛”，aTiny小不點激光位移傳感器 因其較高的測量精度和非接觸測量特性，被廣泛應用于汽車、機械制造、冶金和材料、半導體和光伏、電子元器件、食品藥物包裝、橡膠塑料、物流配送、機械自動化、精密儀器、汽車電子、鐵路鐵軌乃至高精尖的航空航天領域。
隨著工業智能化的進行，激光位移傳感器的市場也正在被逐漸開拓。
可解決：
測量輪廓、角度、間距等
缺陷檢測、平面度檢測、物品定位
輪廓跟蹤、3D掃描、尺寸測量
機器人應用
可實現：

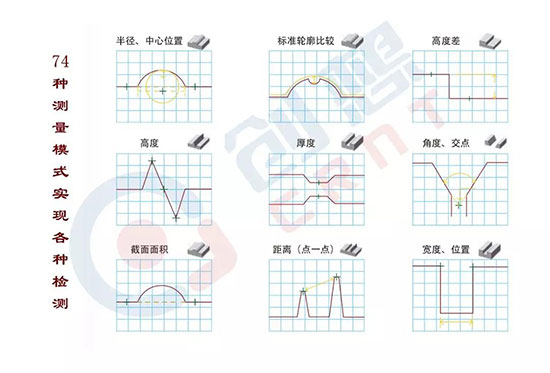

2D測量
精準測量高度、高度差，寬度、位置、形狀、厚度、振動等。

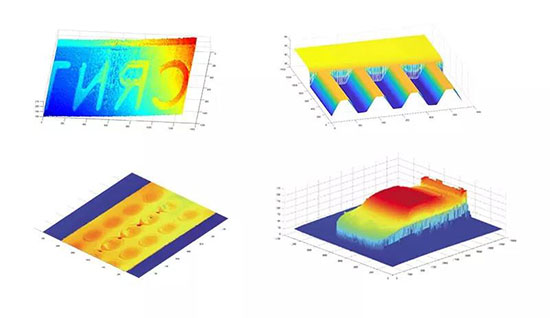

3D測量
三維形式采集圖像并進行圖像處理，用以檢測產品。
機器人應用

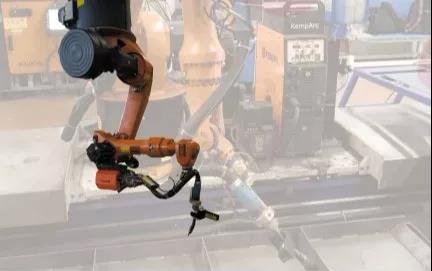

機器人焊縫掃描系統
小體積，減少干涉；
無需人工示教編程；
支持邊掃描邊變姿態焊接；
自動檢測焊縫的起始點、終止點。
適用于復雜異形工件焊接
如：扇葉、波紋板等復雜工件的掃描。

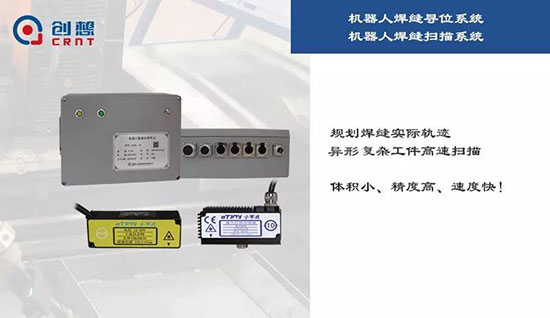

機器人焊縫尋位系統
小體積較好解決干涉問題；
實現對直線、曲線快速兩點、三點、多點尋位；
完成對被測物的高精度、高速度的穩定測量。
廣泛應用于：鋼結構件、小零部件、車廂板、新能源電池箱體等行業的自動化焊接。

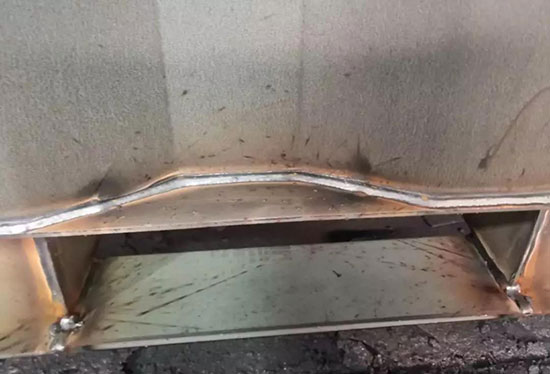

所屬行業：集裝箱制造
工件類型：淺波紋板
產品型號：aTiny小不點激光位移傳感器高速
焊接類型：氣保焊
焊縫類型：角接
機器人類型：發那科

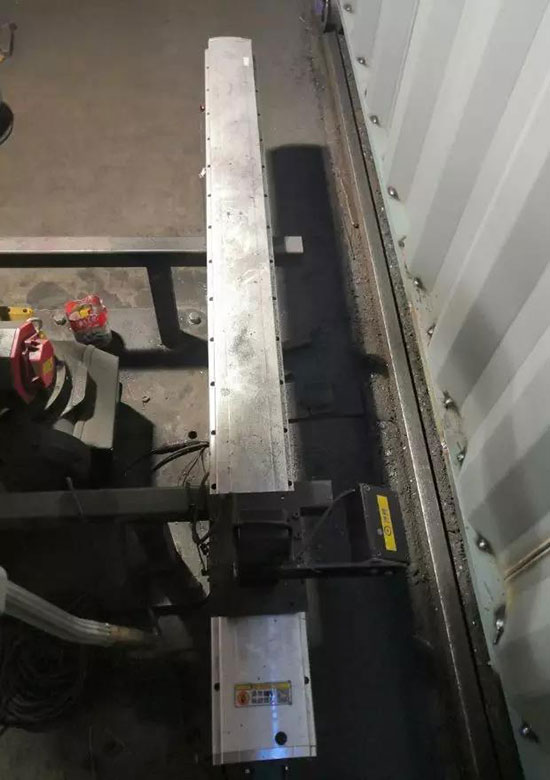

視頻產品功能特點：外置滑臺,邊掃邊焊,效率高,成型好,穩定可靠.
