產品介紹

生產焊接過程中，為保證焊縫成形的一致性，需要操作者定期觀察焊接區域、焊絲熔化位置以及熔池狀態的變化，及時調整焊接參數。眾所周知，焊接環境十分惡劣，操作者需要佩戴嚴密的防護措施來抵擋煙塵、強電弧光輻射以及飛濺等。在惡劣環境中長期的人為監控焊接過程，免不了會出現視覺疲勞、監控不到位等情況。這不僅影響焊接生產率，也損害了監控者的身體健康。

高動態熔池監控相機是創想智控自主研發的熔池監控系統，能準確的觀察到焊接過程中的焊絲位置、熔池熔化狀態?？蛇h(yuǎn)程高清監視電弧、焊絲（鎢極）、熔池、焊縫、母材、以及熔池夾渣或者氣泡狀態，實現熔池、焊道的可視化，從而及時調整焊接參數，提高焊接質量，提升焊接生產效率。熔池監控系統可以解決焊接設備工作時的觀測難、監控難問題，提高了焊接系統的可靠性。適用于任意自動化焊接設備，兼容性高。讓焊接觀測環境得到很大的改善，節約人力，又提高了焊接質量及品質。

二、構成及原理

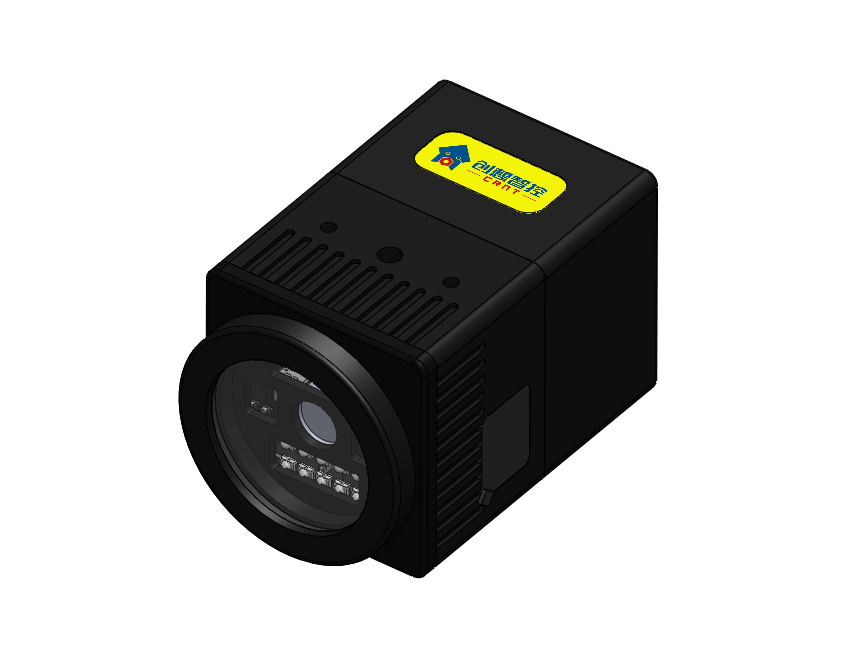

高動態熔池監控相機由高分辨率傳感器，高性能處理芯片，高清鏡頭組成，是一款通過復雜的計算達到高幀率、高畫質、高速傳輸?shù)母邉?dòng)態工業攝像機，可遠程高清捕捉焊接過程，圖像刷新頻率最高可達240HZ，產品整體外殼采用鋁合金加工而成，具有重量輕，散熱快、堅固耐用、尺寸小等優點。

三、適用領域

• 電弧焊高溫熔液監控
• TIG高溫熔液監控
• MIG/MAG高溫熔液監控
• 等離子焊高溫熔液監控
• 激光焊高溫熔液監控
• 熔爐高溫熔液監控
• 3D打印過程監控
• 焊接外觀檢查
• 常規機器視覺應用

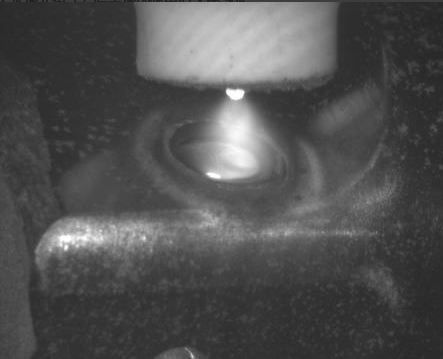

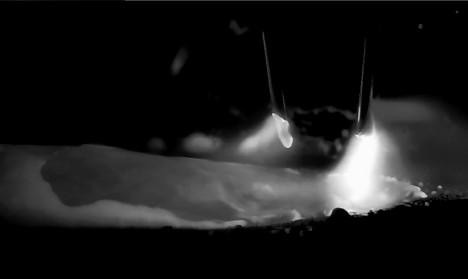

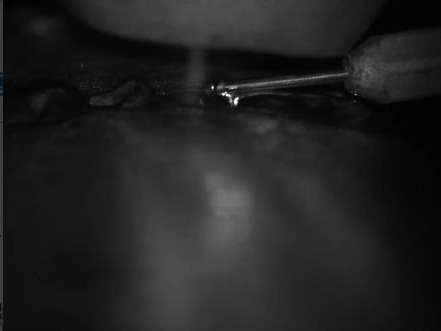

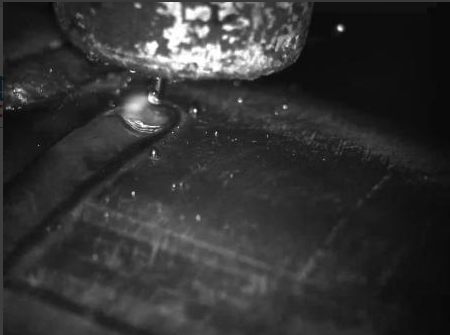

四、部分焊接效果圖

五、使用方法

• 采用方便易用的USB接口,可直接連接工控機的USB接口。
• 支持手動調整實焦距離，根據實際使用情況選擇合適的安裝效果。

六、產品特點

高動態熔池監控相機是北京創想智控科技有限公司新系列產品中的中端產品，該系列高性價比、設定簡單、操作方便，適合集成到現有機器和自動化系統中。

結構特點：

• 航插、電源一體接口；
• 手動調焦；
• 可更換鏡頭保護片；
• 內置補光燈珠；
• 體型小巧，安裝方便；
• 超大視場范圍、高清圖像；
• 鋁合金材質，重量輕；
• 顯示亮度可按需求定制。

七、產品參數
