激光焊縫跟蹤器采用智能實時焊縫跟蹤技術、非接觸式跟蹤模式，通過傳感器測量焊縫偏移，引導并控制焊槍精確定位，避免因工件位置偏差造成的焊接缺陷，提高生產效率及產品質量。焊縫跟蹤傳感器使用場景較多，有些場景干涉較多，相機需要安裝的高一些避開干涉。JXB500S的安裝高度達500mm，解決現場工件高低方向干涉問題。

構成及原理

由激光器、光學傳感器和中央處理器構成，采用光學傳播與成像原理，得到激光掃描區域內各個點的位置信息，通過復雜的程序算法完成對常見焊縫的在線實時檢測。

解決問題

l 可一鍵解決檢測范圍、檢測能力以及焊接過程中的常見問題；

l 可實現實時糾正焊縫偏差，智能實時跟蹤，精確引導焊槍自動焊接；

l 可有效解決焊縫偏差帶來的問題，確保焊縫成型完美。

適用范圍

u 可支持標準的串口與網口通訊協議。

u 可與多種機器人進行通訊，解決工件夾裝偏差，組隊偏差與焊接過程中的熱型變。

u 適用于高低方向干涉較多的工件。

產品特點

v 使焊槍處于理想位置，確保焊道連續，無急轉彎。

v 減少勞動成本，提高生產效率。

v 集成度高，采集單元與運算單元一體設計。

v 有更換玻璃片裝置，現場更換玻璃簡單。

v 補償生產、設備和操作公差；

v 針對復雜工件，減少編程工作；

v 實現一致的、可復現的焊接效果。

v 安裝高度高，與工件干涉小。

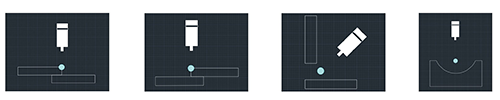

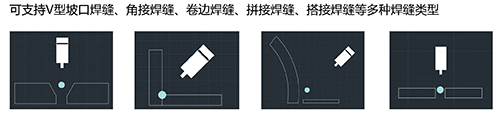

可支持焊縫類型

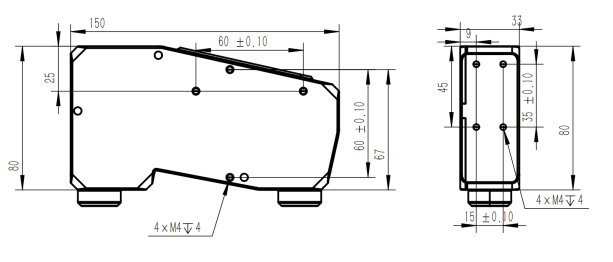

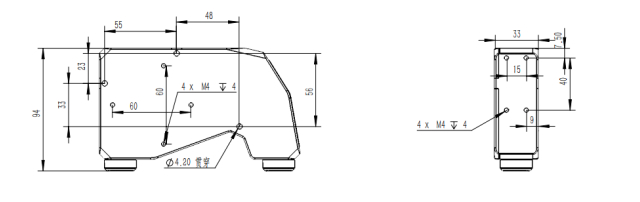

產品尺寸圖及安裝孔位：

CXZK-JXB500S-A（精度略低，視場較大）

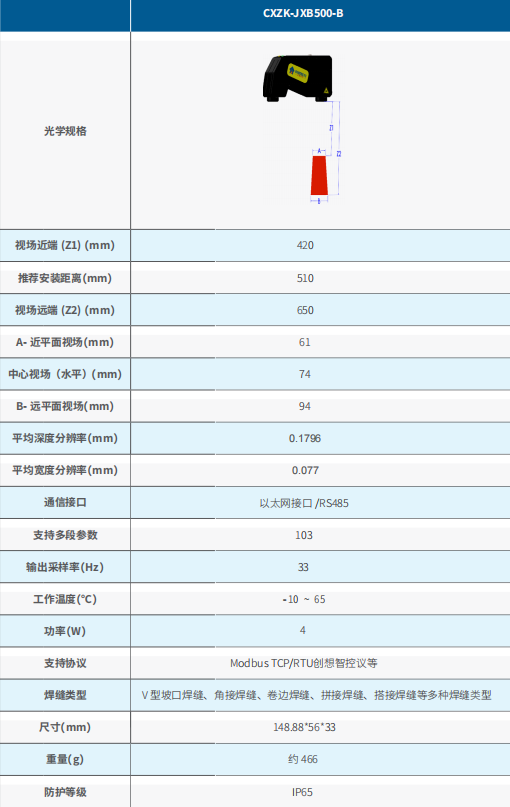

CXZK-JXB500S-B（視場略小，精度較高）

產品參數:

CXZK-JXB500S-16

CXZK-JXB500S-25
